Primeros pasos
Instalación
Precauciones iniciales
Antes de instalar su dispositivo, verifique que el mismo sea instalado en un lugar que cumpla con las recomendaciones de la Sección Condiciones de Almacenamiento. Se recomienda fijar la parte inferior del suporte a una altura de 1,20m del piso y que no haya ningún obstáculo a menos de 20cm de los laterales del dispositivo. Consideraciones adicionales deben ser tomadas en el caso de utilización del dispositivo por parte de niños, personas en silla de ruedas o con dificultades motoras.
Asegúrese de que exista una fuente de 12VDC, con capacidad de corriente mínima de 1A, disponible para la conexión al cable de alimentación provisto. La fuente debe ser, preferentemente, de uso exclusivo del iDFlex.
Al enchufar la fuente a la red eléctrica, confirme que esta esté estabilizada y regulada y que no haya dispositivos que puedan causar interferencia o ruidos, tales como motores eléctricos, en las proximidades del dispositivo.
Asegúrese también de pasar todos los cables necesarios para la instalación (cable de red, cables de alimentación y cables provenientes de la cerradura), antes de fijar el dispositivo en la pared.
Fijación del dispositivo
Para instalar el dispositivo, siga el siguiente procedimiento:

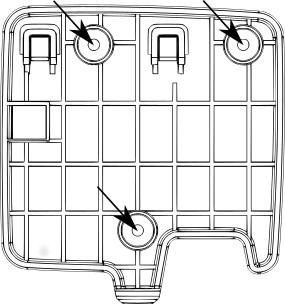

1) Utilizando la plantilla disponibilizada junto con su iDFlex, haga los 3 agujeros necesarios en la pared.
2) Inserte los tarugos en los agujeros realizados
3) Retire su iDFlex de la caja y desatornille el tornillo que fija el soporte de pared al dispositivo:
4) Retire el soporte de pared del dispositivo, deslizándolo hacia abajo:
5) Fije el soporte en la pared utilizando los tornillos apropiados
6) Conecte los cables de conexión al dispositivo.
7) Fije el dispositivo en el soporte de pared encajándolo en las trabas del soporte y deslizando el dispositivo hacia abajo:
8) Atornille el dispositivo en el soporte, utilizando el mismo tornillo retirado en el paso 3.
Cables de Conexión
En su iDFlex, existe una entrada de conector en la parte trasera del dispositivo además de la entrada del conector de red (Ethernet).
En el Módulo de Accionamento Externo (MAE) existen otros 6 conectores que serán usados para la conexión de cerraduras, botones, sensores e lectoras según se explica a continuación.
Cables de alimentación
El módulo de accionamento externo debe ser ligado al iDFlex y el módulo de accionamento a una fuente de alimentación +12V/A para el correcto funcionamiento del dispositivo.
Para mayores detalles en cuanto a la alimentación consulte la sección alimentación

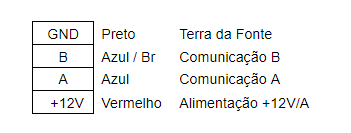

MAE - Conector de 4 pines (Conexión del iDFlex)

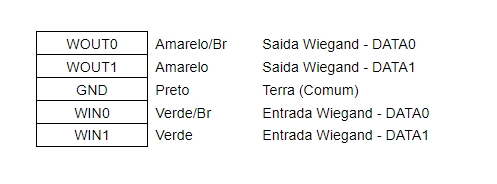

MAE - Conector de 5 pines (Wiegand In/Out)
Las lectoras de tarjetas externas deben conectarse a las entradas WIN0 y WIN1 del tipo Wiegand. En caso de que haya una placa controladora, se pueden conectar las salidas Wiegand WOUT0 y WOUT1 para que el id del usuario identificado en el iDFlex sea transferido a la controladora.

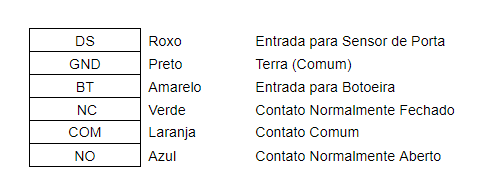

MAE - Conector de 6 pines (Control de Puerta/Relé)
Las entradas de botón y sensor de puerta se configuran como NO o NC y deben conectarse a “contactos secos” (interruptores, relés etc.) entre GND y el respectivo pin.
Estos conectores permiten la conexión de cerraduras y botones.
Alimentación
Se recomienda que se utilice una fuente 12V/1A exclusivamente para la alimentación del iDFlex. De todos modos, es posible utilizar la fuente de alimentación del dispositivo para alimentar otros dispositivos, tales como cerraduras. En este caso, asegúrese que la capacidad de fuente sea superior a la suma de las corrientes consumidas por los dispositivos conectados a la misma.
Conectividad
El iDFlex Pro puede ser conectado a la red por medio de un cable ethernet simple 10/100Mbps, utilizando el protocolo TCP/IP. Para que el dispositivo funcione correctamente en red, y para tener acceso al webserver, es necesario configurar correctamente la dirección IP, la máscara de subred y la puerta de enlace del dispositivo.
El dispositivo también posee una entrada y una salida Wiegand, ambas nativas, las cuales pueden ser configuradas para trabajar con el protocolo Wiegand 26 (Estándar).
Cerraduras, sensores y botones
Cerradura electromagnética
La cerradura electromagnética consiste en una bobina (parte fija) y una pieza metálica (agarre) que está amurada en la puerta (parte móvil). Cuando existe paso de corriente por el electroimán, la parte fija atraerá la parte movible. Cuando la distancia entre estas dos partes sea corta, o sea, cuando la puerta se encuentre cerrada y el agarre en contacto con la parte fija, la fuerza de atracción entre ambas partes puede superar 1000kgf.
Así, la cerradura electromagnética normalmente se conecta al contacto NC del relé, ya que se espera que pase corriente por el electroimán y, en caso de que se desee abrir la puerta, el relé debe abrirse e interrumpir el flujo de corriente.
Cerradura de pestillo
La cerradura de pestillo (también llamada solenoide) consiste en una parte fija que posee un pestillo móvil conectado a un solenoide.
La cerradura normalmente acompaña una chapa metálica que debe ser amurada a la puerta (parte móvil). El pestillo de la parte fija entra en la chapa metálica impidiendo la apertura de la puerta.
En este manual, la cerradura de pestillo será representada de la siguiente manera:
Los conectores indicados en gris pueden no estar presentes en todas las cerraduras. En caso de que exista una entrada de alimentación (+12V o +24V), es fundamental conectarla a una fuente antes de operar la cerradura.
Cerradura electromecánica
La cerradura electromecánica consiste en una traba conectada a un solenoide por medio de un mecanismo simple. Después de la apertura de la puerta, el mecanismo vuelve al estado inicial permitiendo el cierre de la puerta.
Así, la cerradura electromecánica tiene normalmente dos contactos conectados directamente al solenoide. Al pasar corriente por la cerradura, la puerta será destrabada.
En este manual, la cerradura eletromecánica será representada por:
¡Confirme la tensión de operación de la cerradura antes de conectarla al iDFlex! Muchas cerraduras eletromecánicas operan con 110V/220V, y entonces, deben utilizar una alimentación diferenciada.
Modos de operación
El iDFlex puede ser utilizado de dos modos diferentes: modo independiente (stand-alone) y modo integrado (online).
En el mo modo independiente todas las operaciones de registro e identificación son realizadas por el propio dispositivo. En este modo el dispositivo soporta el registro de hasta 6.000 huellas digitales y puede controlar una puerta. Esta solución de acceso es ideal cuando se necesita controlar apenas una o dos puertas y el número de usuarios es relativamente bajo.
Para situaciones en que hay necesidad de controlar más de dos puertas, o donde haya muchos usuarios para registrar en el sistema, se recomienda utilizar la solución integrada. En este modo de operación uno o más iDFlex son controlados por medio del software iDSecure de Control iD. Las operaciones de registro e identificación son procesadas en el servidor y en el dispositivo se limita a enviar intentos de identificación hacia el servidor y recibir señales para abrir la puerta. La conexión entre el dispositivo y el servidor es hecha via TCP/IP. Basta que el servidor y el dispositivo estén conectados a la misma red.
