Primeiros passos

Instalação

Precauções iniciais

Antes de instalar seu equipamento certifique-se de que ele será instalado em um local que atenda às recomendações da seção condições de armazenamento. Para o correto funcionamento de seu iDFace devem ser tomados os seguintes cuidados:

• Instalação em lugar sem exposição solar direta. O fator iluminação deve ser levado em conta para melhor qualidade de captura de imagem.
• Evitar objetos metálicos próximos à parte traseira do equipamento para não prejudicar o alcance do leitor de cartão de proximidade. Caso não seja possível, utilizar espaçadores isolantes.
• Antes de fixar o dispositivo, assegurar que todos os cabos de ligação foram corretamente passados até o equipamento.

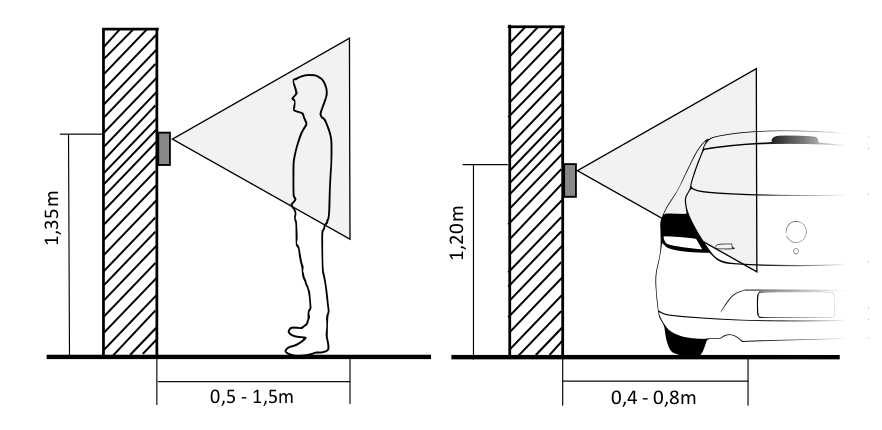

• Fixar a parte superior do suporte de parede do iDFace a 1,35m do solo para passagem de pessoas ou 1,20m para o reconhecimento de uma pessoa dentro de um carro.

Certifique-se de que exista uma fonte de 12VDC, com capacidade de corrente mínima de 2A, disponível para ligação ao cabo de alimentação fornecido. A fonte deve ser, preferencialmente, de uso exclusivo do iDFace.

Ao ligar a fonte à rede elétrica, confirme que esta é estabilizada e regulada e que não haja equipamentos que possam causar interferência ou ruídos, tais como motores elétricos, nas proximidades do equipamento.

Certifique-se também de passar todos os cabos necessários à instalação (cabo de rede, cabos de alimentação e cabos provenientes da fechadura), antes de fixar o equipamento na parede.

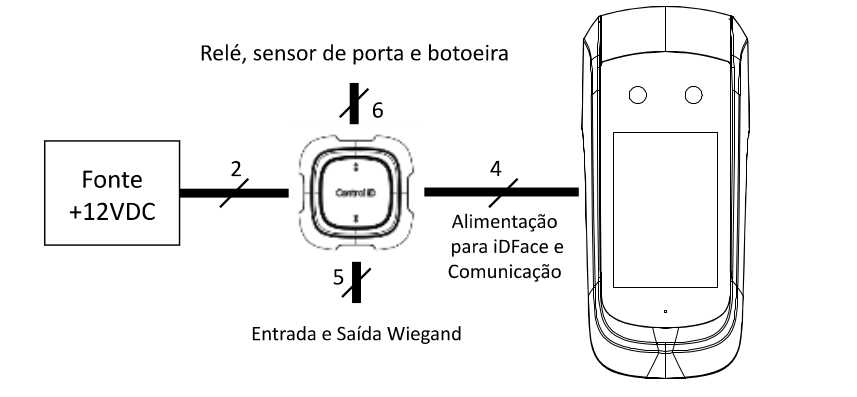

A instalação do equipamento é simples e deve seguir o diagrama abaixo:

Fixação do equipamento

Para instalar o equipamento siga o seguinte procedimento:

1) Para maior segurança na instalação, colocar o Módulo de Acionamento Externo (MAE) em uma região segura (parte interna da instalação).

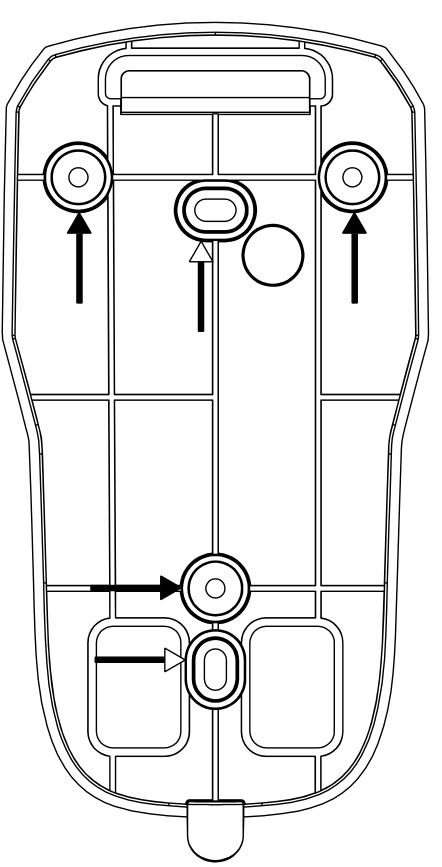

2) Usar o gabarito do verso deste guia para realizar os 3 furos de fixação do iDFace e colocar as buchas.

3) Ligar o MAE a uma fonte de +12V e à fechadura sendo controlada por meio dos cabos fornecidos.

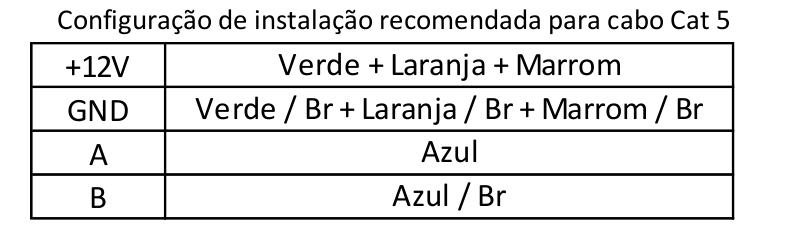

4) Passar um cabo de 4 condutores que interliga o MAE ao iDFace. Para distâncias maiores que 5m, utilize cabos de espessura maior e de par trançado para os sinais de dados. Caso opte por um cabo Cat 5 para conectar o MAE ao iDFace, utilize 3 pares para a alimentação e 1 par para os sinais de dados. Para esse caso, a distância não deve passar de 25m. Lembre-se de utilizar o mesmo par para os sinais A e B.

5) Interligar o chicote de conexão fornecido com o iDFace ao cabo de 4 condutores do item anterior.

6) Remover o suporte de parede do iDFace.

7) Parafusar o suporte de parede nas buchas.

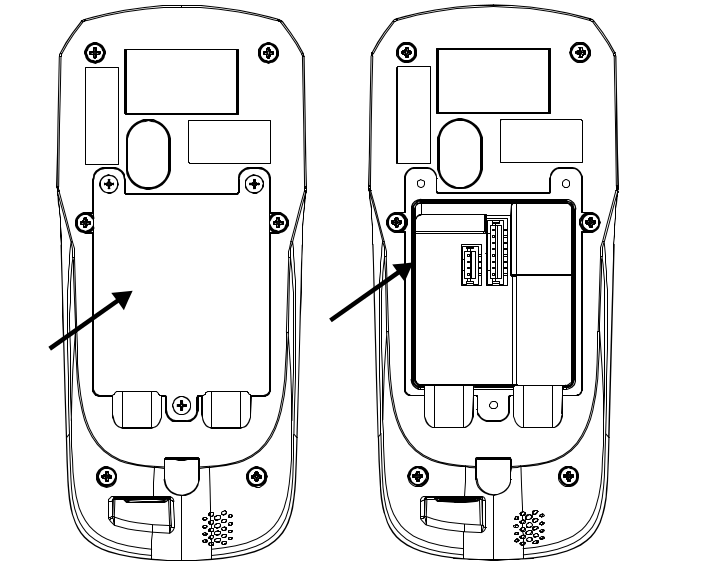

8) Remover a tampa de vedação na traseira e conectar o iDFace ao cabo de 4 condutores.

9) Reposicionar e fixar a tampa e a borracha de vedação.

Atenção: A tampa e a borracha de vedação são essenciais para garantir o grau de proteção IP65. Certifique-se de posicioná-las e fixá-las adequadamente na traseira do produto.

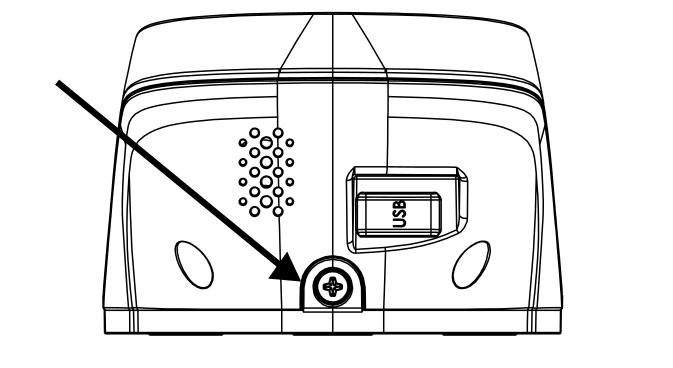

10) Coloque o iDFace em seu suporte de parede e fixe-o por meio do parafuso fornecido junto com os cabos de ligação.

Pinos de conexão

No seu controlador iDFace, existe uma entrada de conector na parte traseira do equipamento além da entrada de conector de rede (Ethernet).

No Módulo de Acionamento Externo (MAE) existem outros 6 conectores que serão usados para ligação de fechaduras, botoeiras, sensores e leitores conforme será explicado abaixo.

Pinos de alimentação

O Módulo de Acionamento Externo deve ser ligado ao iDFace e o módulo de acionamento a uma fonte de alimentação +12V/2A para o correto funcionamento do equipamento.

Para maiores detalhes quanto à alimentação consulte a seção alimentação

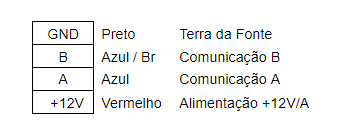

MAE - Conector de 4 pinos (Ligação do iDFace)

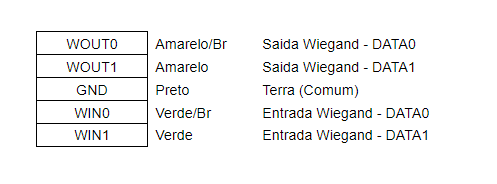

MAE - Conector de 5 pinos (Wiegand in/out)

As leitoras de cartão externas devem ser ligadas às entradas WIN0 e WIN1 do tipo Wiegand. Caso haja uma placa controladora, podemos ligar as saídas Wiegand WOUT0 e WOUT1 para que o ID do usuário identificado no iDFace seja transferido à controladora.

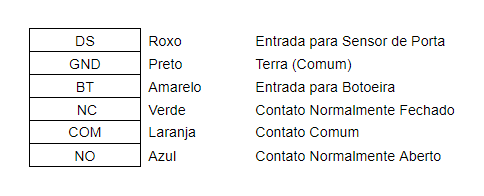

MAE - Conector de 6 pinos (Controle de porta/relé)

As entradas de botoeira e sensor de porta são configuráveis como NO ou NC e devem ser ligadas a “contatos secos” (chaves, relés etc.) entre GND e o respectivo pino.

Estes conectores permitem a conexão de fechaduras e botoeiras.

Alimentação

É recomendado que se utilize uma fonte 12V/2A exclusivamente para a alimentação do iDFace. No entanto, é possível utilizar a fonte de alimentação do equipamento para alimentar outros equipamentos, tais como fechaduras. Neste caso, certifique-se de que a capacidade de fornecimento de corrente da fonte seja superior à soma das correntes consumidas pelos equipamentos conectados a ela.

Conectividade

O iDFace pode ser conectado à rede por meio de um cabo ethernet simples 10/100Mbps, utilizando o protocolo TCP/IP. Para que o equipamento funcione corretamente em rede, e para ter acesso ao gerenciador web, é necessário configurar corretamente o endereço IP, a máscara de subrede e o gateway do equipamento.

A configuração de todos os parâmetros de seu novo iDFace pode ser realizada através do display LCD (Interface Gráfica – GUI) e/ou através de um navegador de internet padrão (desde que o iDFace esteja conectado a uma rede Ethernet e tenha esta interface). Para configurar, por exemplo, o endereço de IP, máscara de sub-rede e gateway por meio da tela sensível ao toque, siga os passos: [MENU] -> [CONFIGURAÇÕES] -> [REDE]. Atualize as informações como desejar e conecte o equipamento à Rede.

O equipamento também possui uma entrada e uma saída Wiegand, ambas nativas, as quais podem ser configuradas para trabalhar com o protocolo Wiegand 26 (Padrão).

Fechaduras, sensores e botoeiras

Fechadura de eletroímã

A fechadura de eletroímã, electromagnetic lock em inglês, ou ainda fecho eletromagnético consiste em uma bobina (parte fixa) e uma peça metálica (atraque) que é presa à porta (parte móvel). Enquanto houver passagem de corrente pelo eletroímã a parte fixa irá atrair a parte móvel. Quando a distância entre estas duas partes for pequena, ou seja, quando a porta estiver fechada e o atraque sobreposto à parte fixa, a força de atração entre as partes pode superar 1000kgf.

Assim, a fechadura de eletroímã é normalmente ligada ao contato NC do relé de acionamento, pois normalmente esperamos que passe corrente pelo eletroímã e, caso desejemos que a porta seja aberta, o relé deve abrir e interromper o fluxo de corrente.

Fechadura pino-solenoide

A fechadura do tipo pino-solenoide, também conhecida como solenoide, consiste em uma parte fixa que possui um pino móvel ligado a um solenoide.

A fechadura normalmente acompanha uma chapa metálica que deve ser presa à porta (parte móvel). O pino da parte fixa entra na chapa metálica impedindo a abertura da porta.

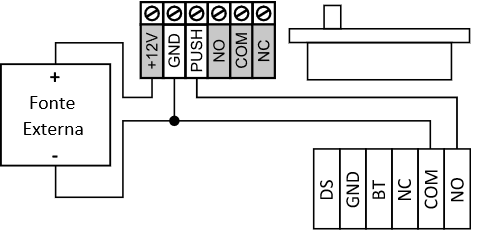

Neste guia, a fechadura pino-solenoide será representada por:

Os terminais indicados em cinza podem não estar presentes em todas as fechaduras. Caso exista uma entrada de alimentação (+12V ou +24V), é fundamental conectá-la a uma fonte antes de operar a fechadura.

Fechadura eletromecânica

A fechadura eletromecânica ou strike consiste em uma lingueta ligada a um solenoide por meio de um mecanismo simples. Após a abertura da porta, o mecanismo volta ao estado inicial permitindo o fechamento da porta.

Assim, a fechadura eletromecânica tem normalmente dois contatos ligados diretamente ao solenoide. Ao passar corrente pela fechadura, a porte será destravada.

Neste guia, a fechadura eletromecânica será representada por:

Confirme a tensão de operação da fechadura antes de ligá-la ao iDFace! Muitas fechaduras eletromecânicas operam com 110V/220V e, portanto, devem utilizar uma ligação diferenciada.

Modos de operação

O iDFace pode ser utilizado de dois modos diferentes: modo autônomo (Standalone) e modo online (Pro).

No modo autônomo todas as operações de cadastro e identificação são realizadas pelo próprio equipamento. Esta solução é ideal quando a solução de acesso precisa controlar apenas uma ou duas portas e o número de usuários é relativamente pequeno.

Para situações em que há a necessidade de controlar mais de duas portas, ou onde haja muitos usuários a serem cadastrados no sistema, é recomendado utilizar a solução integrada. Neste modo de operação um ou mais disposistivos iDFace podem ser controlados por meio do software iDSecure da Control iD. As operações de cadastro e identificação são processadas no servidor e o equipamento se restringe a enviar tentativas de identificação para o servidor e receber sinais para abrir a porta. A conexão entre o equipamento e o servidor é feita via TCP/IP. Basta que o servidor e o equipamento estejam ligados à mesma rede e que o equipamento esteja relacionado no servidor.

Veja abaixo como o equipamento se comporta em cada modo de operação:

Modo de Operação	Identificação	Autorização	Informação enviada na tentativa de acesso
Standalone	No terminal	No terminal	-
Pro	No terminal	No servidor	Número identificador do usuário
Contingência	No terminal	No terminal	-
