Configurações e informações do equipamento

Configurações de rede

As configurações de rede do equipamento podem ser acessadas tanto pela Interface Gráfica quanto pelo iDSecure.

A Catraca iDBlock têm conectores RJ45 com interface Ethernet do tipo 10/100BaseT e suportam redes TCP/IP.

O correto funcionamento da comunicação entre o iDSecure e Catraca iDBlock dependem da correta configuração e funcionamento da rede em que o equipamento está conectado, portanto sempre se certifique de que todos os parâmetros de rede do equipamento foram corretamente definidos.

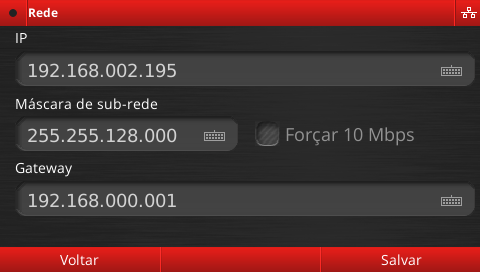

As configurações de rede do equipamento podem ser acessadas por [MENU] -> [REDE]:

Os parâmetros de rede que podem ser configurados são:

  • IP: é o endereço IP do equipamento, através do qual ele será identificado na rede. Antes de atribuir um endereço IP ao equipamento certifique-se de que não há outro equipamento utilizando o mesmo endereço IP, do contrário poderá haver mal funcionamento do equipamento, sobretudo na solução integrada.

  • Máscara de sub-rede: é a máscara de sub-rede utilizada pela rede em que o equipamento está inserido. A máscara de sub-rede do equipamento deverá ser igual à de todos os computadores na sub-rede, do contrário não será possível realizar a conexão com o equipamento para acessar através do iDSecure.

  • Gateway: é o ip do gateway da rede conectada.

  • Porta: É uma conexão virtual que pode ser usada na transmissão de dados.

  • Forçar 10 Mbps: Força a conexão a operar em 10 Mbps.

Modo de Operação

A Catraca iDBlock é um dispositivo que pode funcionar de duas formas online e stand-alone, quando o equipamento está no modo online as requisições de acesso são autorizadas por um servidor que está configurado no dispositivo, enquanto, o equipamento está no modo stand-alone as regras de validação de acesso são feitas pelo próprio dispositivo onde o mesmo teve a base de dados pré-configurado.

Configurações de data e hora

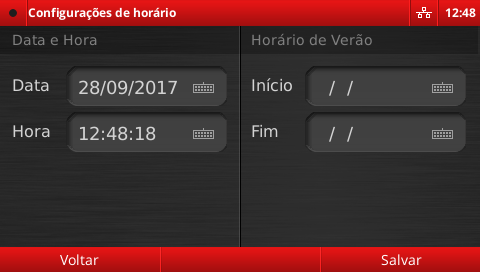

As configurações de Data e Hora podem ser acessadas por [MENU] -> [DATA E HORA].

Nesta tela é possível configurar as atuais data e hora, bem como definir a data de início e término do horário de verão.

Para salvar as alterações pressione [OK].

Pressione [SAIR] caso deseje voltar à tela principal sem salvar as alterações.

Configurações de idioma

A Interface Gráfica da iDBlock dispõe de três idiomas: Português, Inglês e Espanhol.

A fim de definir o idioma da Interface Gráfica acesse [MENU] -> [IDIOMAS] e pressione o ícone do idioma desejado.

Diagnósticos

A tela de diagnosticos está com uma série de funcionalidades necessárias para realizar o diagnostico do seu produto, dessa forma conseguimos validar quais perifericos do dispositivo estão com mal funcionamento.

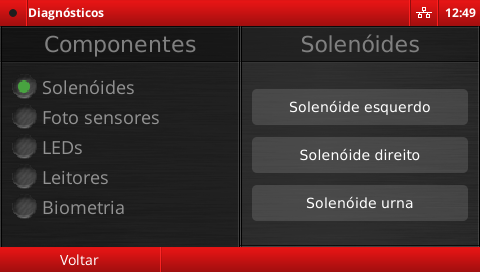

Solenoide

O diagnostico da Solenoide nos permite identificar se existe um problema no acionamento do giro seja para a esquerda e/ou para direita ou na urna.

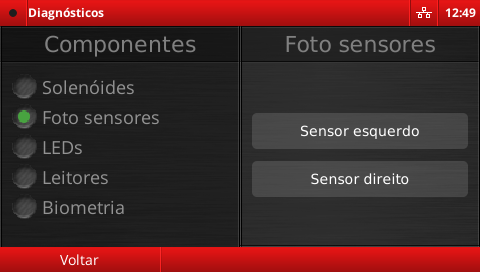

Foto Sensores

Os fotos sensores são utilizados para detectar movimento, caso tenha ocorrido o giro ou não, do braço da catraca, é possivel detectar essa informação.

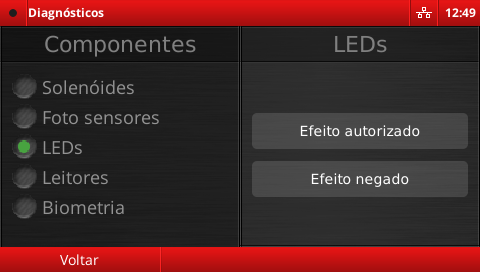

LEDs

O diagnostico do LED nos permite identificar se os perifericos estão conectados corretamente no produto caso sim, a cor correspondente ao acionamento realizado será ligada, podendo ser efeito autorizado (verde) ou efeito negado (vermelho).

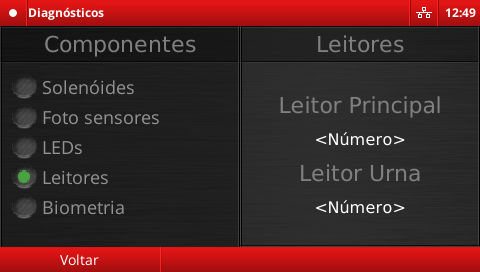

Leitores

O diagnostico dos leitores nos permite identificar se as leitoras wiegand do produto estão lendo os numeros dos cartões corretamente.

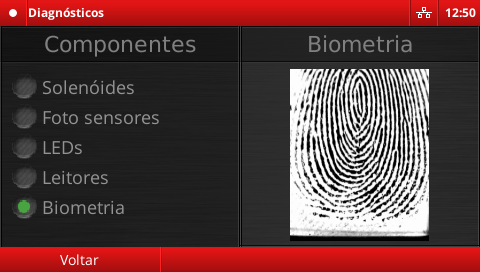

Biometria

o diagnostico da biometria nos permite identificar se o leitor biometrico do produto está em perfeito funcionamento, com esse teste conseguimos identificar a foto da digital através do display do equipamento, conforme a imagem abaixo:
