iDFace Max
O controlador de acesso iDFace Max possui três tipos de sinais configuráveis: SecBox, relé interno e GPIOs de expansão. Cada um desses sinais contém suas particularidades e possibilidades de customização para se adaptar às mais diversas necessidades.
SecBox
A Security Box (SecBox) é um Módulo de Acionamento Externo (MAE) que se conecta ao iDFace Max através do conector de quatro pinos no verso do equipamento.
Esses pinos são utilizados para as seguintes funcionalidades:
| Pino | Cor | Descrição |
|---|---|---|
| +12V | Vermelho | Alimentação +12V |
| A | Azul | Comunicação A |
| B | Azul/Branco | Comunicação B |
| GND | Preto | Terra da fonte |

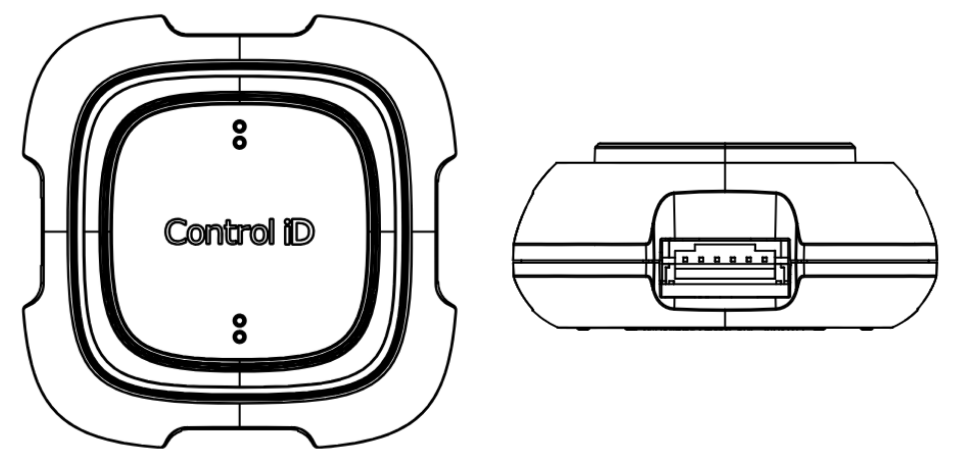

Na SecBox é possível encontrar um conector de seis pinos para o controle de porta/relé externo, como mostrado na imagem abaixo.
Esses seis pinos seguem a seguinte especificação:
| Pino | Cor | Descrição |
|---|---|---|
| DS | Roxo | Entrada para Sensor de Porta |
| GND | Preto | Terra (Comum) |
| BT | Amarelo | Entrada para Botoeira |
| NC | Verde | Contato Normalmente Fechado |
| COM | Laranja | Contato Comum |
| NO | Azul | Contato Normalmente Aberto |
Configuração da SecBox
O relé externo pode ser configurado via API através dos seguintes parâmetros:
| Campo | Tipo | Descrição |
|---|---|---|
| sec_box_out_mode | string | Modo de saída da SecBox: "0": Normal (Autorizados) "1": Somente Rejeitados "2": Campainha "3": Alarme |
Cada modo de saída estabelecido por sec_box_out_mode funciona da seguinte maneira:
| Modo de saída | Valor | Descrição |
|---|---|---|
| Normal (Autorizados) | 0 | Aciona a SecBox ao ser realizada uma ação que desencadeie uma autenticação normal |
| Somente Rejeitados | 1 | Aciona a SecBox ao ser realizada uma ação que desencadeie uma rejeição de autenticação no equipamento |
| Campainha | 2 | Aciona a SecBox ao ser realizada uma ação que desencadeie o acionamento da campainha do dispositivo |
| Alarme | 3 | Aciona a SecBox ao ser realizada uma ação que desencadeie o acionamento do alarme do dispositivo |
Exemplo de requisição para configuração da SecBox
A requisição deve ser feita através do método POST ao endpoint /set_configuration.fcgi.
Esta requisição configura o modo de saída da SecBox para operar em modo normal (autorizados):
$.ajax({
url: "/set_configuration.fcgi?session=" + session,
type: "POST",
contentType: "application/json",
data: JSON.stringify({
"general": {
"sec_box_out_mode": "0"
}
})
});
Relé interno
Na traseira do iDFace Max é possível encontrar um conector de sete pinos.
Esse conector possui a seguinte configuração de pinos:
| Pino | Cor | Descrição |
|---|---|---|
| GPIO1 | Amarelo | Pino Opcional 1 |
| GPIO2 | Amarelo | Pino Opcional 2 |
| GPIO3 | Amarelo | Pino Opcional 3 |
| GND | Preto | Terra (Comum) |
| NC | Verde | Contato Normalmente Fechado |
| COM | Laranja | Contato Comum |
| NO | Azul | Contato Normalmente Aberto |
Além do relé externo existente na SecBox, o iDFace Max possui um relé interno que pode ser configurado de acordo com as necessidades da instalação. Para acessar o relé interno, existem três pinos de importância: NC, COM e NO. Utilizando esses três pinos, é possível acoplar um módulo externo e acioná-lo de acordo com o comportamento desejado.
Configuração do relé interno
O relé interno pode ser configurado via API através dos seguintes parâmetros:
| Campo | Tipo | Descrição |
|---|---|---|
| relay_out_mode | string | Modo de saída do relé: "0": Normal (Autorizados) "1": Somente Rejeitados "2": Campainha "3": Alarme |
| relay1_enabled | string | "0": Relé desabilitado "1": Relé habilitado |
| relay1_auto_close | string | "0": Fechamento inteligente desabilitado "1": Fechamento inteligente habilitado |
| relay1_timeout | string | Tempo de abertura em milissegundos min: "100" max: "10000" |
Cada modo de saída estabelecido por relay_out_mode funciona da seguinte maneira:
| Modo de saída | Valor | Descrição |
|---|---|---|
| Normal (Autorizados) | 0 | Aciona o relé interno ao ser realizada uma ação que desencadeie uma autenticação normal |
| Somente Rejeitados | 1 | Aciona o relé interno ao ser realizada uma ação que desencadeie uma rejeição de autenticação no equipamento |
| Campainha | 2 | Aciona o relé interno ao ser realizada uma ação que desencadeie o acionamento da campainha do dispositivo |
| Alarme | 3 | Aciona o relé interno ao ser realizada uma ação que desencadeie o acionamento do alarme do dispositivo |
Exemplo de requisição para configuração do relé interno
A requisição deve ser feita através do método POST ao endpoint /set_configuration.fcgi.
Esta requisição habilita o relé interno para operar em modo normal (autorizados), com fechamento inteligente habilitado e tempo de abertura de 3 segundos:
$.ajax({
url: "/set_configuration.fcgi?session=" + session,
type: "POST",
contentType: "application/json",
data: JSON.stringify({
"general": {
"relay1_enabled": "1",
"relay_out_mode": "0",
"relay1_auto_close": "1",
"relay1_timeout": "3000"
}
})
});
GPIOs de expansão

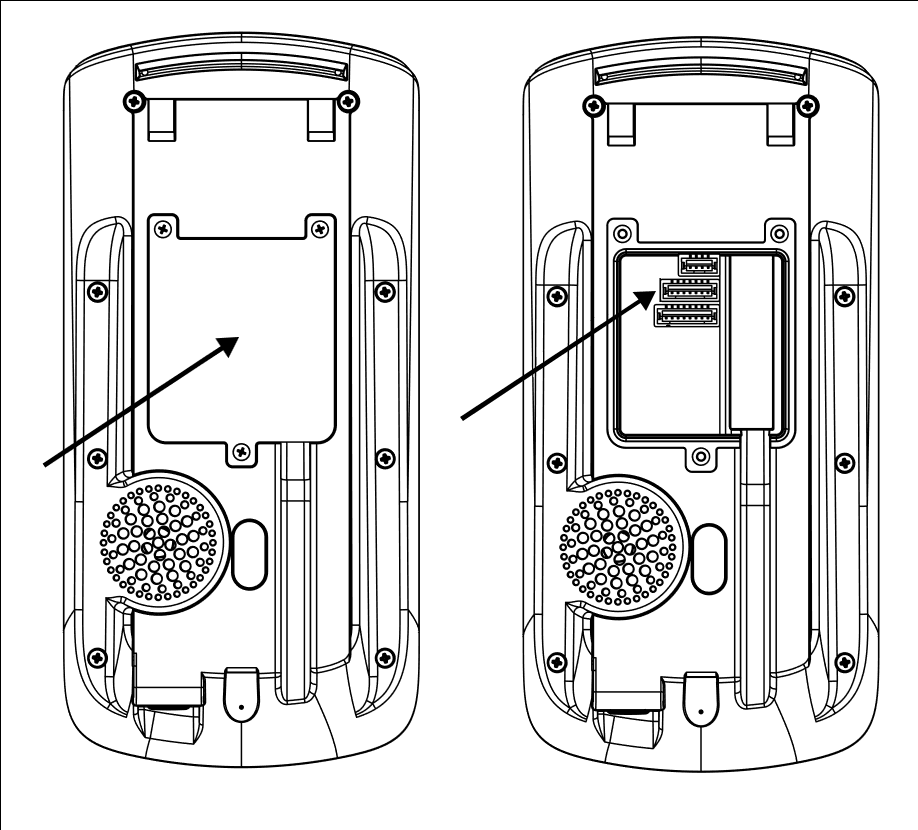

Na parte de trás do iDFace Max é possível encontrar um conector de sete pinos.
Esse conector possui a seguinte configuração de pinos:
| Pino | Cor | Descrição |
|---|---|---|
| GPIO1 | Amarelo | Pino Opcional 1 |
| GPIO2 | Amarelo | Pino Opcional 2 |
| GPIO3 | Amarelo | Pino Opcional 3 |
| GND | Preto | Terra (Comum) |
| NC | Verde | Contato Normalmente Fechado |
| COM | Laranja | Contato Comum |
| NO | Azul | Contato Normalmente Aberto |
Para estender as possibilidades de operação do iDFace Max, é possível utilizar as GPIOs de expansão. Estas consistem de três pinos: GPIO1, GPIO2 e GPIO3.
É possível configurar o comportamento individual dessas GPIOs, para que o dispositivo execute a ação desejada ao receber um sinal através de seu respectivo pino.
Configuração das GPIOs de expansão
As GPIOs podem ser configuradas via API através dos seguintes parâmetros.
| Campo | Tipo | Descrição |
|---|---|---|
| gpio_ext1_mode gpio_ext2_mode gpio_ext3_mode |
string | Modo de operação: "0": Desabilitado "1": Habilitar facial "2": Alarme "3": Emergência "4": Lockdown "5": Interfonia "6": Intertravamento "7": Abrir relé "8": Abrir SecBox "9": Abrir relé/SecBox |
| gpio_ext1_idle gpio_ext2_idle gpio_ext3_idle |
string | Ativação: "0": Nível ativo 1, normalmente fechado (NC) "1": Nível ativo 0, normalmente aberto (NO) |
Cada modo de operação estabelecido por gpio_extN_mode (onde N indica o número da GPIO) funciona da maneira descrita na tabela abaixo.
Alguns sinais são acionados pelo fim do pulso, enquanto outros são acionados pelo nível de sinal. * Pulso: É esperada um ciclo de operação idle->ativo->idle. A ação é executada na borda de descida do pulso (i.e. transição ativo->idle). * Sinal: É esperado que o sinal seja fornecido de forma constante. Ativo: executa a ação continuamente; idle: interrompe ação.
Caso seja atribuído o mesmo modo de operação a mais de uma GPIO, seu funcionamento corresponderá a uma lógica OU, onde basta que ao menos uma das GPIOs seja ativada para que o respectivo modo de operação seja executado. O modo de operação Habilitar facial é uma exceção, pois caso mais de uma GPIO seja configurada como tal, todas as GPIOS devem ser acionadas para que a funcionalidade entre em vigor, correspondendo a uma lógica E.
| Modo de operação | Valor | Detecção | Múltiplas GPIOs | Descrição |
|---|---|---|---|---|
| Desabilitado | "0" | --- | --- | GPIO não realiza nenhuma operação |
| Habilitar facial | "1" | Sinal | Lógica E | Ao ativar a GPIO, habilita a identificação A identificação se mantém desabilitada enquanto a GPIO estiver desativada |
| Alarme | "2" | Pulso | Lógica OU | Ao ativar a GPIO, aciona o alarme |
| Emergência | "3" | Pulso | Lógica OU | Ao ativar a GPIO, o equipamento entra em modo de emergência |
| Lockdown | "4" | Pulso | Lógica OU | Ao ativar a GPIO, o equipamento entra em modo de lockdown |
| Interfonia | "5" | Pulso | Lógica OU | Ao ativar a GPIO, o equipamento liga para o servidor SIP configurado |
| Intertravamento | "6" | Sinal | Lógica OU | Ao ativar a GPIO, impede a abertura da porta A porta poderá receber comandos para abertura normalmente enquanto a GPIO estiver desativada |
| Abrir relé | "7" | Pulso | Lógica OU | Ao ativar a GPIO, aciona o relé interno do equipamento |
| Abrir SecBox | "8" | Pulso | Lógica OU | Ao ativar a GPIO, aciona o relé externo na SecBox |
| Abrir relé/SecBox | "9" | Pulso | Lógica OU | Ao ativar a GPIO, aciona o relé interno do equipamento em conjunto com o relé externo da SecBox |
Exemplo de requisição para configuração das GPIOs de expansão
A requisição deve ser feita através do método POST ao endpoint /set_configuration.fcgi.
Esta requisição configura a GPIO1 para abrir o relé com o comportamento normalmente fechado, a GPIO2 desabilitada e a GPIO3 para abrir a SecBox tendo comportamento normalmente aberto:
$.ajax({
url: "/set_configuration.fcgi?session=" + session,
type: "POST",
contentType: "application/json",
data: JSON.stringify({
"general": {
"gpio_ext1_mode": "7",
"gpio_ext1_idle": "0",
"gpio_ext2_mode": "0",
"gpio_ext3_mode": "8",
"gpio_ext3_idle": "1"
}
})
});
